輕型拉桿液式壓缸	輕型拉桿液式壓缸耳環連接	輕型拉桿液壓缸方法蘭連接
輕型拉桿液壓缸鉸軸連接	輕型拉桿液壓缸長方法蘭連接	輕型拉桿液壓缸地腳連接

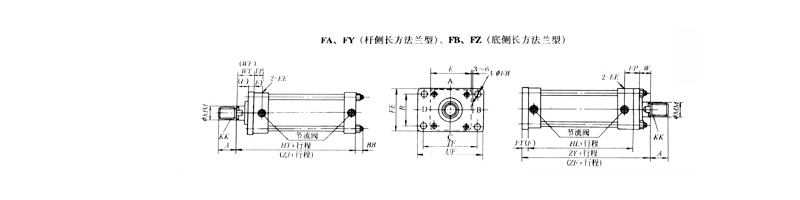

輕型拉桿液壓缸長方法蘭連接


表5-5 （mm）

代號\缸徑		32	40	50	63	80	100	125	140	150	160	180	200	220	250
E		58	65	76	90	110	135	165	185	196	210	231	262	292	325
EE		ZG3/8	ZG3/8	ZG1/2	ZG1/2	ZG3/4	ZG3/4	ZG1	ZG1	ZG1	ZG1	ZG11/4	ZG11/2	ZG11/2	ZG2
FP		38	38	42	46	56	58	67	69	71	74	75	85	89	106
W		30	30	30	35	35	40	45	50	50	55	55	55	60	65
YP		27	27	29	31	38	38	43	43	43	43	42	48	48	60
TF		88	95	115	132	155	195	224	250	270	285	315	355	395	425
UF		109	118	145	165	190	230	272	300	320	345	375	425	475	515
φFB		11	11	14	18	18	22	26	26	30	33	33	36	42	45
FE		62	69	85	98	118	150	175	195	210	225	243	272	310	335
R		40	46	58	65	87	109	130	145	155	170	185	206	230	250
FA FB	ZJ	171	171	185	198	219	232	265	280	290	308	330	356	365	411
	ZF	182	182	198	213	237	252	289	306	318	339	363	393	406	457
	WF	41	41	43	50	53	60	69	76	78	86	88	92	101	111
	F	11	11	13	15	18	20	24	26	28	31	33	37	41	46
	BB	11	11	11	13	16	18	21	22	25	25	27	29	34	37
FY FZ	HY	173	173	190	203	225	240	274	291	301	318	343	370	382	430
	HL	141	141	155	163	184	192	220	230	240	253	275	301	305	346
	ZY	184	184	203	218	243	260	298	317	329	349	376	407	423	476
	WY	43	43	48	55	59	68	78	87	89	96	101	106	118	130
	FY	13	13	18	20	24	28	33	37	39	41	46	51	58	65

注：1.FA、FB僅限7MPa用；FY、FZ僅限14MPa
　 　2.圖中標注而表中無數值的尺寸代號有表5-1通用。
