單耳環、雙耳環端部零件

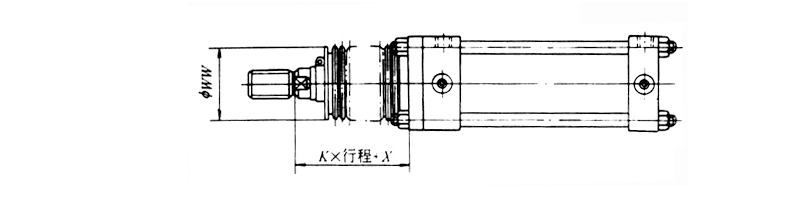

帶防護罩

缸徑/mm	金屬罩K	缸徑/mm	革制品或帆布罩K
φ32	1/3	φ32	1/2
φ40、φ50	1/3.5	φ40、φ50	1/2.5
φ63～φ100	1/4	φ63～φ100	1/3
φ125～φ200	1/5	φ125、φ140	1/3.5
φ224、φ250	1/6	φ125～φ200	1/4
		φ224、φ250	1/4.5

缸徑/mm		32	40	50	63	80	100	125	140	150	160	180	200	224	250
X	B	45	45	45	55	55	55	65	65	65	65	65	65	80	80
	C
WW	B	40	50	63	71	80	100	125	125	140	140	160	180	180	200
	C	-	50	50	63	71	80	100	125	125	125	125	140	160	180

注：其它可參照基本型式。

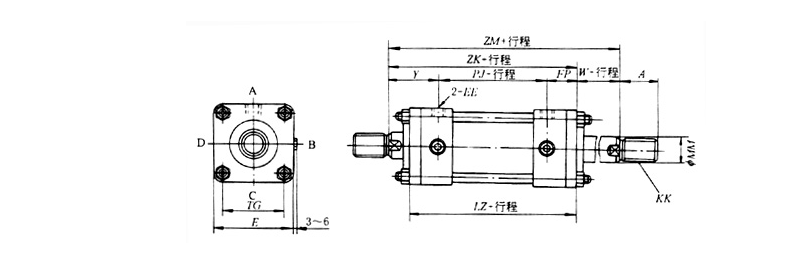

缸徑	B型桿			C型桿			E	EE	FP	LZ	PJ	TG	Y	W	ZK	ZM
	A	KK	φMM	A	KK	φMM
32	25	M16×1.5	18				□58		38	166	90	□38	68	30	196	226
40	30	M20×1.5	22.4	25	M16×1.5	18	□65		38	166	90	□45	68	30	196	226
50	35	M24×1.5	28	30	M20×1.5	22.4	□76		42	182	98	□52	72	30	212	242
63	45	M30×1.5	35.5	35	M24×1.5	28	□90		46	194	102	□63	81	35	229	264
80	60	M39×1.5	45	45	M30×1.5	35.5	□110		56	222	110	□80	91	35	257	292
100	75	M48×1.5	60	60	M39×1.5	45	□135		58	232	116	□102	98	40	272	312
125	95	M64×2	75	75	M48×1.5	56	□165		67	264	130	□122	112	45	309	354
140	110	M72×2	80	80	M56×2	63	□185		69	276	138	□138	119	50	326	376
150	115	M76×2	85	85	M60×2	67	□196		71	288	146	□148	121	50	338	388
160	120	M80×2	95	95	M64×2	71	□210		74	304	156	□160	129	55	359	414

注：其它安裝形式的尺寸可按基本型計算。
