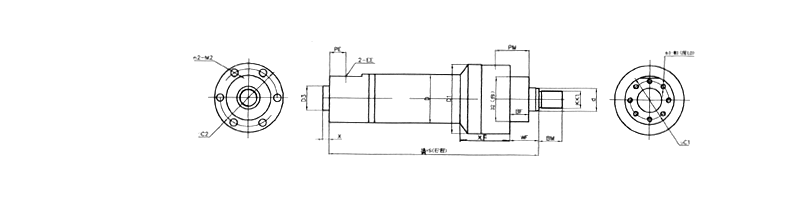

油缸基本安裝形式

表3-1

缸徑	速比 ψ	桿徑mm	KK1	A	EE	D₂	D₃	C1	C2	D	D₁	BF	WF	XF	ZA	X	PL	PM	L₀	n₁-M₁	n₂-M₂
40	1.46 2	22 28	M16×1.5 M20×1.5	22 28	M18×1.5	48	20	42	66	54	80	19	32	69	190	8	26	44	12	8-M6	6-M8
50	1.46 2	28 36	M20×1.5 M27×2	28 36	M18×1.5	55	30	50	75	63.5	90	24	38	86	205	8	18	61	12	8-M6	6-M8
63	1.46 2	36 45	M27×2 M33×2	36 45	M27×2	70	38	60	90	76	108	29	45	79	224	8	25	52	12	8-M8	6-M10
80	1.46 2	45 56	M33×2 M42×2	45 56	M27×2	86	55	75	112	95	134	36	54	78	250	10	36	58	13	8-M10	6-M12
90	1.46 2	56 63	M42×2 M48×2	56 63	M27×2	100	55	80	132	108	158	36	55	89	270	10	43	63	17	8-M12	6-M16
100	1.46 2	56 63	M42×2 M48×2	56 63	M33×2	118	68	95	150	121	175	37	57	95	300	10	47	69	18	8-M12	8-M16
110	1.46 2	63 63	M48×2 M48×2	63 63	M33×2	132	60	95	165	133	195	37	57	101	310	10	50	73	22	8-M16	8-M16
125	1.46 2	63 85	M48×2 M64×3	63 85	M33×2	150	80	115	184	152	212	37	60	113	325	10	50	85	22	8-M16	8-M16
140	1.46 2	63 95	M48×2 M80×3	63 95	M42×2	165	95	132	200	168	230	37	62	109	335	10	53	74	22	8-M16	8-M16
150	1.46 2	85 95	M64×3 M80×3	85 95	M42×2	175	95	140	215	180	245	41	64	117	350	10	54	85	22	8-M16	8-M16
160	1.46 2	85 95	M64×3 M80×3	85 95	M42×2	190	105	150	230	194	265	41	66	133	370	10	59	91	26	8-M20	8-M20
180	1.46 2	95 95	M80×3 M80×3	95 95	M48×2	200	110	160	250	219	280	41	70	147	410	15	65	98	27	8-M20	8-M20
200	1.46 2	95 112	M80×3 M100×3	95 112	M48×2	215	120	170	280	245	310	45	75	169	450	15	65	115	27	8-M20	8-M20
220	1.46 2	112 112	M100×3 M100×3	112 112	M48×2	240	140	200	310	273	340	45	80	178	490	20	75	123	36	8-M24	12-M20
250	1.46 2	112 125	M100×3 M125×4	112 125	φ40	280	160	220	340	299	380	64	96	208	550	25	80	145	36	8-M24	12-M24
280	1.46 2	125 125	M125×4 M125×4	125 125	φ40	300	180	240	370	325	410	64	100	236	600	30	80	162	36	8-M24	12-M24
320	1.46 2	125 160	M125×4 M160×4	125 160	φ40	360	200	310	430	377	470	71	108	270	660	35	80	180	36	8-M24	16-M24

注：1.選用液壓缸時考慮管道阻力損失和機構中摩擦損失應將計算機增加10％。
　　2.D≤220油口用螺紋連接，D≥250油口用對外開式法蘭連接，表中尺寸為油口通徑。
