Y-HG系列液壓缸介紹	油缸基本安裝形式	Y-HG系列液壓缸前圓法蘭連接	Y-HG系列液壓缸后圓法蘭連接
Y-HG系列液壓缸前長方法蘭連接	Y-HG系列液壓缸后長方法蘭連接	Y-HG系列液壓缸前方法蘭連接	Y-HG系列液壓缸后方法蘭連接
Y-HG系列液壓缸尾部單耳環連接	Y-HG系列液壓缸軸向腳架連接	Y-HG系列液壓缸前端鉸軸連接	Y-HG系列液壓缸后端鉸軸連接

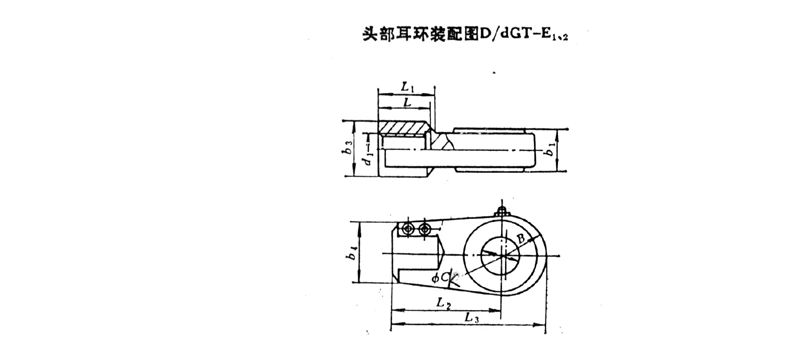

Y-HG系列液壓缸中間鉸軸連接	頭部耳環裝配圖

頭部耳環裝配圖


訂貨須知：
1.冶金液壓缸選用頭部耳環時應另行單獨訂貨。
2.耳環圖E_1、2表示E₁帶關節軸承。E₂不帶關節軸承，加襯套，安裝尺寸不變。
3.訂貨時注明缸口桿徑d.

D	速比ψ	φCK	d1	b1	b3	b4	L	L1	L2	L3	R
40	1.46	20	M16×1.5	18	26	36	23	34	60	88	25
	2.0		M20×1.5		30	40	29	40	65	98	30
50	1.46	25	M20×1.5	22	30	40	29	40	72	105	30
	2.0		M27×2		37	47	37	48	80	118	35
63	1.46	30	M27×2	26	37	47	37	48	80	118	35
	2.0		M33×2		45	63	46	60	100	150	45
80	1.46	40	M33×2	30	45	63	46	60	110	160	45
	2.0		M42×2		56	72	57	70	120	182.5	57.5
90	1.46	45	M42×2	35	56	66	57	70	128	181	50
	2.0		M48×2		70	75	64	80	136	201	60
100	1.46	50	M42×2	38	56	72	57	70	133	195.5	57.5
	2.0		M48×2		70	78	64	80	143	213	65
110	1.46	50	M48×2	38	70	75	64	80	147	212	60
	2.0		M48×2		70	94	64	80	147	229	75
125	1.46	60	M48×2	50	70	78	64	80	151	221	65
	2.0		M64×3		90	104	87	105	176	271	85
140	1.46	70	M48×2	58	70	94	64	80	158	240	75
	2.0		M80×3		110	122	97	117	195	300	95
150	1.46	70	M64×3	58	90	98	87	105	190	277	80
	2.0		M80×3		110	116	97	117	200	287	80
160	1.46	80	M64×3	62	90	104	87	105	195	290	85
	2.0		M80×3		110	130	97	117	207	327	110
180	1.46	90	M80×3	63	110	122	97	117	220	325	95
	2.0		M80×3		110	140	97	117	220	350	120
200	1.46	100	M80×3	72	110	130	97	117	230	350	110
	2.0		M100×3		140	160	114	140	252	392	130
220	1.46	110	M100×3	72	140	160	114	140	280	410	120
	2.0		M100×3		140	160	114	140	280	440	130
250	1.46	120	M100×3	88	140	160	114	140	280	410	120
	2.0		M125×4		165	185	127	170	330	510	170
280	1.46	140	M125×4	95	165	185	127	170	345	505	150
	2.0		M125×4		165	200	127	170	345	505	150
320	1.46	160	M125×4	105	165	185	127	170	370	505	170
	2.0		M160×4		220	220	162	210	410	290	170
