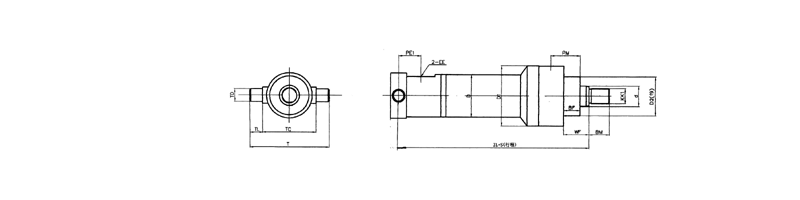

Y-HG系列液壓缸后端鉸軸連接


表3-11

代號\缸徑（mm）	40	50	63	80	90	100	110	125	140	150	160	180	200	220	250	280	320
ZL	202.5	220	242	272.5	295	327.5	340	350	372.5	390	412.5	457.5	502.5	547.5	615	672.5	742.5
TD	20	25	32	40	45	50	55	63	70	75	80	90	100	110	125	140	160
TL	16	20	25	32	36	40	45	50	55	60	63	70	80	90	100	110	125
TC	90	105	120	135	145	160	176	195	210	225	240	265	295	330	370	420	470
T	122	145	170	199	217	240	265	295	320	345	366	405	455	510	570	640	720
PE1	38.5	33	43	58.5	68	74.5	80	84	90.5	94	101.5	112.5	117.5	132.5	145	152.5	162.5

注：1.圖中標注而表中無數值的尺寸代號與表3-1相同。
