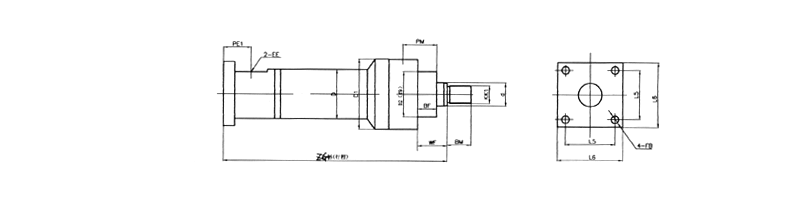

Y-HG系列液壓缸后方法蘭連接


表3-7

代號\缸徑（mm）	40	50	63	80	90	100	110	125
ZG	206	225	249	282	302	332	342	357
PE1	42	38	50	68	75	79	82	82
FB	9	11	13.5	17.5	22	22	22	22
L5	65	80	95	110	120	135	145	160
L6	90	110	130	150	165	180	190	205

注：1.圖中標注而表中無數值的尺寸代號與表3-1相同。
